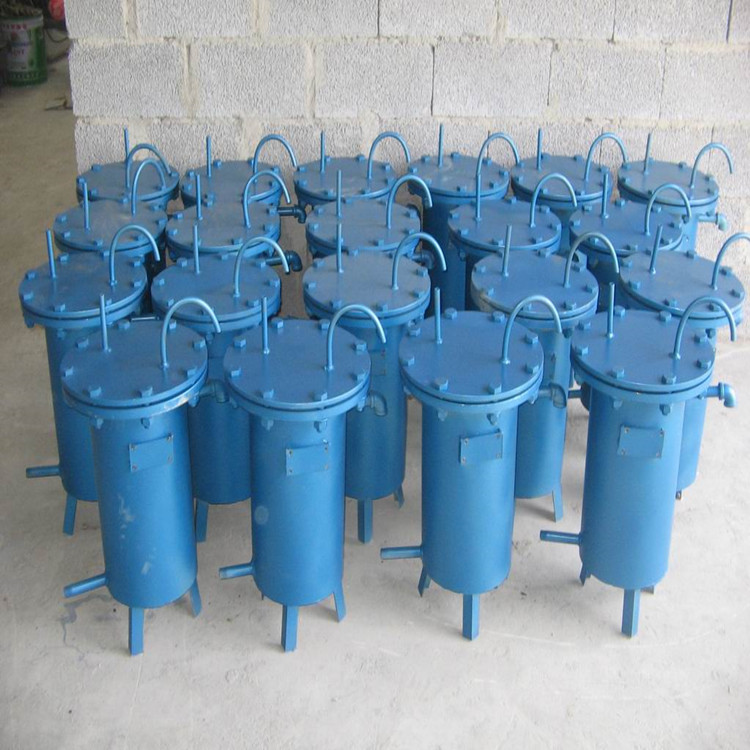

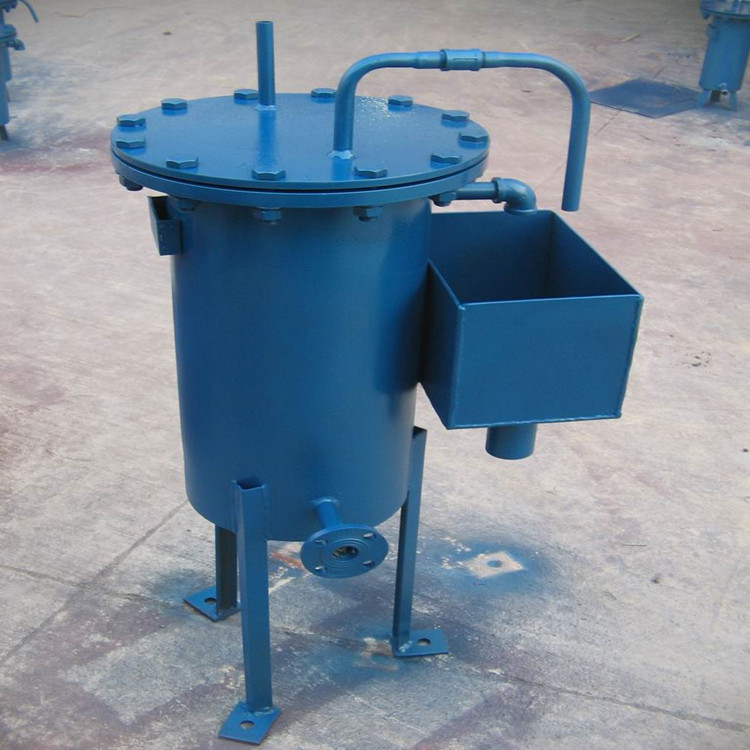

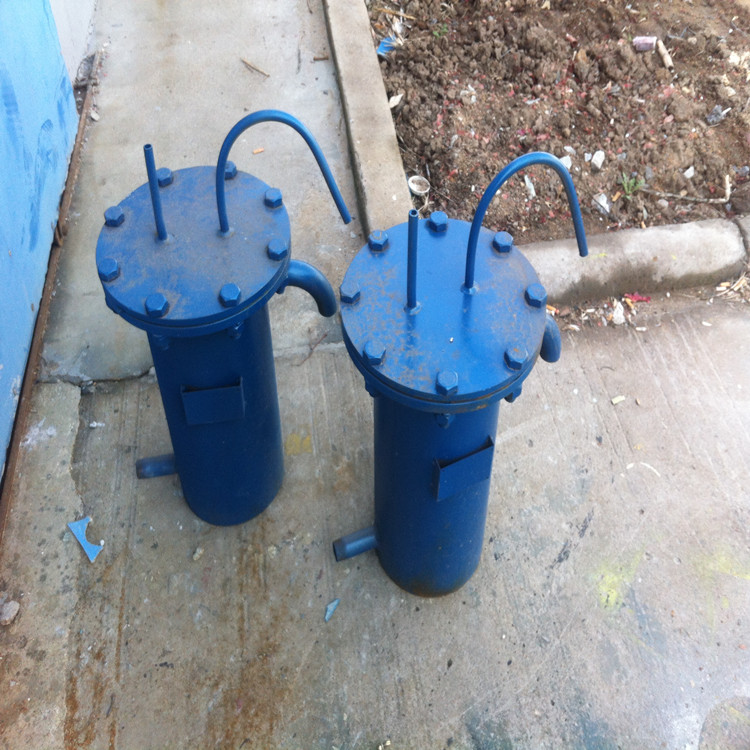

取樣冷卻器
  取樣冷卻器用于鍋爐房或發電廠內汽水化驗取樣冷卻
  一、原理
  取樣冷卻器用于鍋爐房或發電廠內汽水化驗取樣冷卻，鍋爐及熱力系統中的水大都溫度較高,而高水溫不便于取樣,也不便于測定,在取樣中應加以冷卻,所以要把取樣點的樣品引進取樣冷卻器進行冷卻,一般要求保證流量在500-700mL/min時,樣品能冷取到30-40度以下,滿足中華人民共和國電力行業DL/T 457—91的標準。
  取樣的導管均采用不銹鋼管,不能用碳鋼管或黃銅管,以免樣品在取樣過程中被導管中的金屬腐蝕產物污染。

  取樣冷卻器適用于溫度較高的液體和氣體等介質取樣，具有結構緊湊、傳熱效率高、清洗方便、使用壽命長等優點。

二、規格型號

規 格 型 號	管內壓力MPa	管內溫度℃	冷卻面積m2	冷卻管
QYL-133/0.25	<10	0-350	0.25	?10x1.5 ?12x1.5 ?12x2
QYL-159/0.32			0.32
QYL-219/0.40			0.38
QYL-245/0.45			0.45
QYL-273/0.54			0.54
QYL-219/0.69	15	300-540	0.69	?14x2
QYL-273/0.92			0.92	?18x2

  三、訂貨說明
  1、取樣器管為不銹鋼，殼體為碳鋼。
  2、取樣冷卻管一般選直徑10、12、14、16、18mm（也可用戶指定）接口可選焊接和法蘭，冷卻水接口為DN25，外螺紋。
  3、一般選型常為：QYL-159/0.32、QYL-219/0.40和QYL-273/0.54。

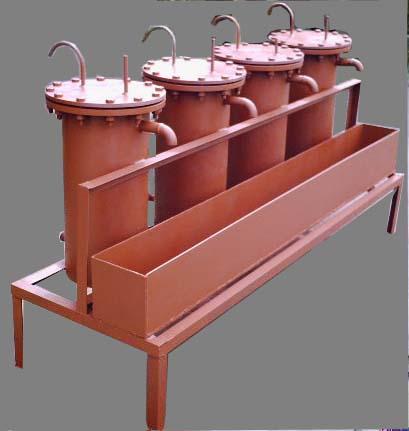

  4、是否需組合式(即是否要支架、水槽、閥門等）。
  四、取樣種類
  1．鍋爐水的取樣
  鍋爐水樣品一般從汽包的連續排污管中取出，再引至冷卻器。取樣點應盡量靠近排污管引出汽包的出口處，并盡量地裝在引出汽包后的第一個排污閥門之前。
  2．給水的取樣
  給水的取樣點一般設在給水泵之后，省煤器之前的高壓給水管上，應該是在給水管的垂直管路上接一小管，給水樣品由此引至取樣冷卻器。給水的取樣管應設在給水加藥后足以混勻的位置上。
  3．凝結水的取樣
  凝結水的取樣點一般設在凝結水泵出口處的凝結水管道上，不宜裝在凝結水泵入口處，因凝結水泵入口處的壓力低于大氣壓。
  4．疏水的取樣
  疏水一般在疏水箱中取樣。取樣點通常設在距疏水箱底300mm左右處。
  5 將蒸汽樣品通過取樣冷卻器,使其凝結成水。蒸汽取樣器中蒸汽流量一般為20-30kg/h。對樣品引出導管及冷卻器的要求，與水的取樣相同。
